電磁流量計相信很多的工程商都會用的上，但是極少有朋友會去了解電磁流量計工作原理。在這里，小二為大家簡單的介紹下電磁流量計工作原理。從電磁流量計的工作原理出發，來區分出市場上不同廠家流量計的優劣勢。

　　電磁流量計工作原理是應用電磁感應原理， 根據導電流體通過外加磁場時感生的電動勢來測量導電流體流量的。這個我們?cè)诔踔姓n程上就知道了這個原理，右手螺旋定理，通過切割磁場線，產生相應的電流，電流的原理就是電子產生偏移。電子偏移聚集到電磁流量計的電極上，各段的電極產生電勢差，然后信號將其輸出來。下面簡單的說一下電磁流量計整體的組成。并介紹相應的作用。電磁流量計的結構主要由磁路系統、測量導管、電極、外殼、襯里和轉換器等部分組成?！　〈怕废到y(tǒng)：其作用是產生均勻的直流或交流磁場。直流磁路用永久磁鐵來實現，其優點是結構比較簡單，受交流磁場的干擾較小，但它易使通過測量導管內的電解質液體極化，使正電極被負離子包圍，負電極被正離子包圍，即電極的極化現象，并導致兩電極之間內阻增大，因而嚴重影響儀表正常工作。當管道直徑較大時，永久磁鐵相應也很大，笨重且不經濟，所以電磁流量計一般采用交變磁場，且是50HZ工頻電源激勵產生的?！　y(cè)量導管：其作用是讓被測導電性液體通過。為了使磁力線通過測量導管時磁通量被分流或短路，測量導管必須采用不導磁、低導電率、低導熱率和具有一定機械強度的材料制成，可選用不導磁的不銹鋼、玻璃鋼、高強度塑料、鋁等。

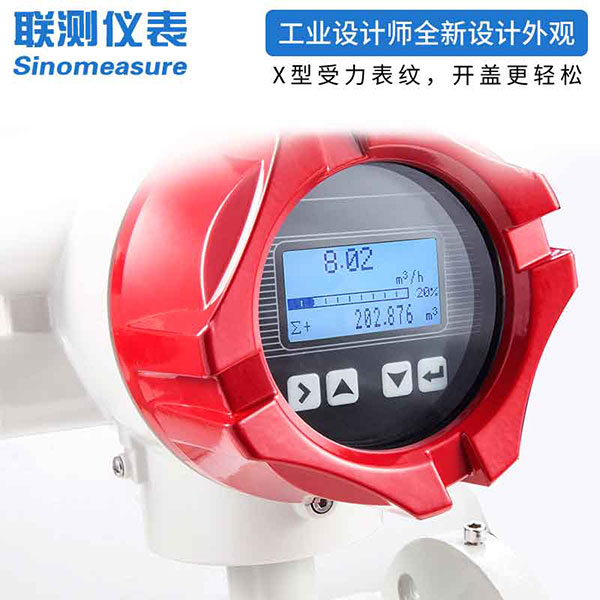

　　電極：其作用是引出和被測量成正比的感應電勢信號。電極一般用非導磁的不銹鋼制成，且被要求與襯里齊平，以便流體通過時不受阻礙。它的安裝位置宜在管道的垂直方向，以防止沉淀物堆積在其上面而影響測量精度?！　⊥鈿ぃ簯?yīng)用鐵磁材料制成，是分配制度勵磁線圈的外罩，并隔離外磁場的干擾?！　∫r里：在測量導管的內側及法蘭密封面上，有一層完整的電絕緣襯里。它直接接觸被測液體，其作用是增加測量導管的耐腐蝕性，防止感應電勢被金屬測量導管管壁短路。襯里材料多為耐腐蝕、耐高溫、耐磨的聚四氟乙烯塑料、陶瓷等?！　∞D(zhuǎn)換器：由液體流動產生的感應電勢信號十分微弱，受各種干擾因素的影響很大，轉換器的作用就是將感應電勢信號放大并轉換成統一的標準信號并抑制主要的干擾信號。其任務是把電極檢測到的感應電勢信號Ex經放大轉換成統一的標準直流信號。　　電磁流量計是根據法拉第電磁感應定律進行流量測量的流量計。電磁流量計的優點是壓損極小，可測流量范圍大。最大流量與最小流量的比值一般為20：1以上，適用的工業管徑范圍寬，最大可達3m，輸出信號和被測流量成線性，精確度較高，可測量電導率≥5μs/cm的酸、堿、鹽溶液、水、污水、腐蝕性液體以及泥漿、礦漿、紙漿等的流體流量。但它不能測量氣體、蒸汽以及純凈水的流量。

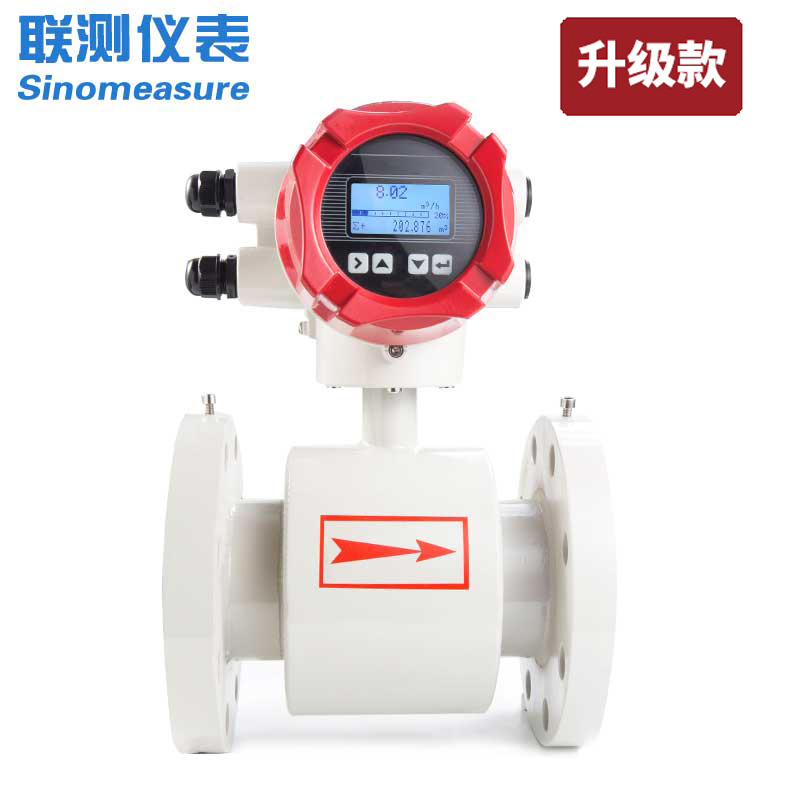

　　當導體在磁場中作切割磁力線運動時，在導體中會產生感應電勢，感應電勢的大小與導體在磁場中的有效長度及導體在磁場中作垂直于磁場方向運動的速度成正比。同理，導電流體在磁場中作垂直方向流動而切割磁感應力線時，也會在管道兩邊的電極上產生感應電勢?！　≡谡憬@邊，污水處理廠，工程配套和水肥一體化設備上，聯測生產的電磁流量計在這幾塊市場上占有率比較高。嚴格按照電磁流量計工作原理，不偷工減料，用于產生磁場的線圈都是純銅線圈，壽命和穩定性高于市面上一些廠家。
