電磁流量計選型安裝指導
發布日期：2019-10-22 16:21:55 瀏覽次數：186
摘要：電磁流量計是利用法拉第電磁感應原理進行工作，當管道直徑及磁場磁感應強度不變時，感應電動勢與流體體積流量具有線性關系，在測量管道兩側插入的電極通過測量感應電動勢大小來實現流量的測量。
電磁流量計是利用法拉第電磁感應原理進行工作，當管道直徑及磁場磁感應強度不變時，感應電動勢與流體體積流量具有線性關系，在測量管道兩側插入的電極通過測量感應電動勢大小來實現流量的測量。由于電磁流量計不受液體壓力、溫度、黏度、電導率等物理參數的影響，所以測量精度高被廣泛應用于化工化纖、礦冶、石油、鋼鐵等領域。
1. 電磁流量計使用注意事項
由于電磁流量計內部一般利用永磁或直流勵磁來產生一個磁場，通過管道內的導電液體以一定流速切割磁力線來產生感應電動勢，這種測量方式的弊端就是測量電信號極易受外界環境強電磁干擾。并且只能測量導電流體，不能測量氣體、蒸氣、含有大量氣體的液體以及電導率很低的液體，易引起嚴重的電勢波動。

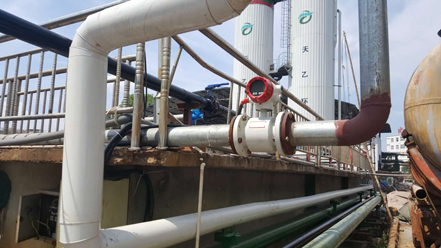

2 .電磁流量計選用安裝要求
（1）確保流量計測量管口徑與管道系統的口徑大小一致，同時儀表量程要大于被測介質的最大預計流量值，通常測量值應大于量程的1/2。
（2）應確保傳感器外殼體上的流向箭頭為出廠時所設定的正流向，安裝之前應檢查箭頭方向，并保證現場所有安裝要求與箭頭流向一致，傳感器在安裝過程時可以設計成水平安裝或垂直安裝兩種。
（3）安裝過程中，傳感器接地環要可靠接地，接地電阻要小于10Ω，特別是設備相關管道為塑料絕緣材料時，接地裝置能夠避免靜電摩擦所產生的電位差，并做好抗電磁干擾和抗振動工作。
（4）在進行流量計安裝過程中應保證其管道中時刻充滿液體，如果遇到流體流動狀態不穩定時，可以安裝流體整流器保證測量精度。
3 .電磁流量計常見故障分析
（1）無流量信號輸出：供電電源故障；勵磁回路或信號回路連接電纜故障；傳感器零部件損壞，檢查勵磁線圈、信號端子、電極、絕緣襯里的絕緣電阻是否正常；轉換器元件損壞故障；導電沉積層或絕緣沉積層覆蓋電極或襯里。
（2）輸出信號晃動：流體流動狀態的變化；管道未充滿液體或液體中含有氣泡；外界雜散電流等的電磁干擾；液體物理性質方面（如液體電導率不均勻或含有較多顆粒/ 雜質的漿液等）。
（3）零點不穩定：管道內實際存在微小流動（使用小信號切除功能）；測量管及傳感器接地不可靠；測量管電極污染問題；信號回路絕緣下降。
（4）流量測量值與應用參比值不符：轉換器設定值不正確；傳感器安裝位置不妥；信號電纜或傳感器電極絕緣下降。
（5）輸出信號超量程：連接電纜斷開，或接線錯誤；轉換器設定值不正確；后位儀表未采取電氣隔離。
